一、概述：
平板式金属探测器是专门为磁性物料带式输送系统中检测金属而研制开发的机型，（如黑色，有色金属矿山，炼铁厂，烧结厂等）。可抑制物料品位70%以下的磁性矿石所产生的“物料效应”。当物料中的金属通过传感器时，金属探测器报警，并给出控制信号。该机型也可用于非磁性物料输送系统中检测金属。

二、使用条件：

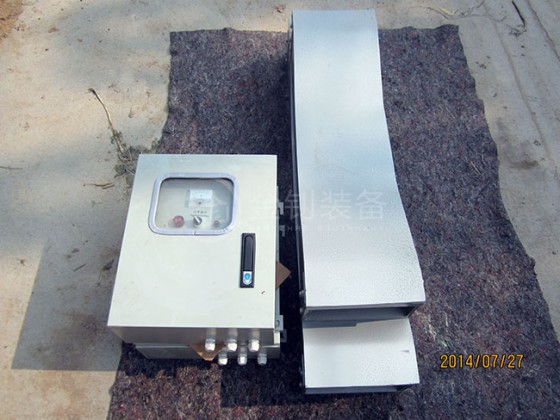

该金属探测器主要包括控制箱和传感器两大部分，自动分析矿石的成分及品位，场效应补偿，专用芯片数字电路。采用数字移相检测、多频率、多频道技术，性能稳定，检测灵敏度高，抗干扰能力强。在工矿企业磁性或磁性散状物料带式输送系统中，传感器安装在除铁器和破碎机之间，能准确探测出混在物料中的各种金属杂物如：铁、钢、锰钢、铝等。解决了长期困扰铁矿、炼铁厂、烧结厂等企业用除铁器无法排除大块铁、钢、锰钢等对后端设备造成严重破坏设备的这一问题。

三、工作原理：

当“传感器”有金属物通过时，“检测线圈”的“电感量”发生变化，金属探测器经过微处理运算比较后输出“开关控制信号”。在电路设计中应用了金属检测技术-------数字移相及数字化检测技术，高灵敏度设计，将220V交流电转换成直流电源，通过数字电路将高频电流供给传感器，形成高频磁场。当有金属通过传感器时，金属中产生涡流，通过放大电路将被放大的输出信号送回控制回路，产生控制信号，控制驱动电路输出，使本机报警指示输出、外界输出动作，从而达到利用金属进入传感器电磁场范围时产生的微弱变化信号，通过工控数字电路对之进行分析处理并驱动执行机构动作，排出危害金属。检测灵敏度高可达Ф20mm铁、铝球，并且灵敏度调试简单方便。高灵敏度会随传感器的不同有所改变。因采用平板式传感器设计，杜绝了皮带上物料厚度不稳定对传感器撞击损坏，影响生产。
