一、概述：
适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送，如生料、水泥、煤、石灰石、干粘土、熟料等，物料温度控制在250℃以下。该系列提升机采用流入式  喂料，诱导式卸料；物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。   NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；由于节能高效，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。链条是优质合金钢  高强度板式链条，耐磨可靠。驱动部分采用硬齿面减速器。

二、产品特点：

1、密封性好，环境污染少。
 2、操作、维修方便、易损件少。
 3、由于节能和维修少，使用成本很低。
 4、运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好，环境污染少。
 5、结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
 6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
 7、输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。损耗少，噪声低，寿命长。

三、主要结构及特点：

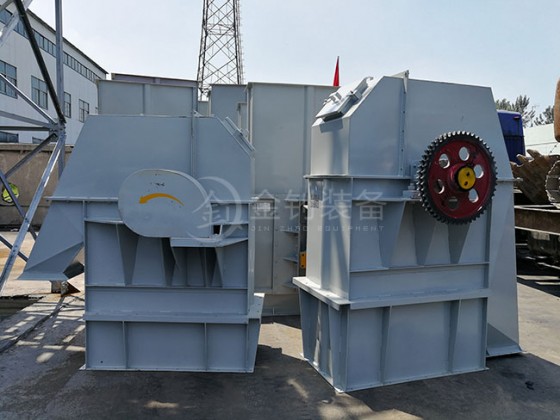

     NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
 1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
 2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
 3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，HNE100~HNE800采用重锤箱张紧。
 4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48
 5、板链：链板采用 45 # HRC36~42 。
 a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
 b、采用较低的链速度(0.5米/秒)；
 c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大，尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

四、技术要求：

 1、采取了流入式喂料，使输送机各部分以及和物料之间很少发生挤压和碰撞，运行平稳，维修方便。
 2、输送链采用板链的面接触，替代传统斗提环链的点接，从而使用寿命提高，输送链寿命可达五年以上。
 3、因采取了流入式喂料，重力诱导式卸料，斗低线速高（15-30m/min），无回料现象功率只相当于普通环链斗提机的40%左右。
 4、运转率高，无故障运行可达3万小时以上。
 5、输送能力大，输送时范围15-800m3/h。

¤合金钢耐磨套筒滚子链：

1、精选特钢厂生产的优质材料，先进的热处理工艺。
 1)、内外链板:40Cr ；
 2)、销轴：20CrMnMo ；
 3)、套筒：20CrMo ；
 4)、滚子：20CrMo；调质HB293-365 ；
 炭氮共渗（0.5mm)淬火HRC55-62；
 炭氮共渗（0.5mm)淬火HRC55-60；
 炭氮共渗（0.5mm)淬火HRC50-55

2、德国进口的网袋式自动翻转热处理设备，均匀透彻渗碳淬火。
 1)、销轴和外链板固定，套筒和内链板固定有效的减少承载部件的磨损。
 2)、销轴和套筒、滚子和套筒根据物料采取不同的间隙配合，防止物料对链条的磨损和节距伸长。
 3)、外链板冲压成弯板结构既方便固定斗子，又减少运载机构的使用空间。

3、采取普检和破断拉伸实验检测手段，充分保证技术要求。

¤头部链轮：
 1、结构：由轮毂和分体齿圈组成。
 2、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
 3、技术数据：分低速12个齿，高速24个齿两种。
 4、加工方法：线切割同步整体加工；安装后分割。
 5、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60

¤尾部链轮
 1、材质：ZG35Mn。
 2、技术数据：光轮无齿精车。
 3、热处理：中频淬火HRC55-60。
 4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。

五、主要技术参数表：
