炭素设备

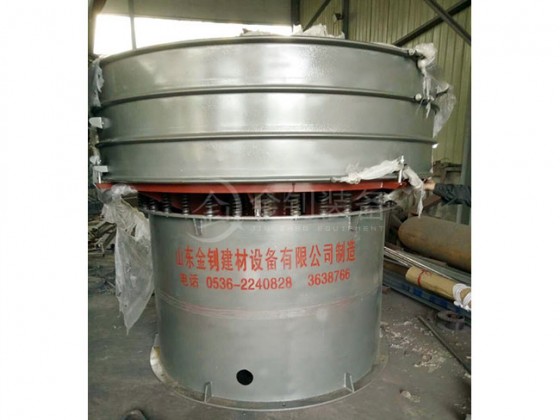

炭素旋振筛

  • 所属案例：炭素设备
  • 电 话：0536-3638766
  • 传 真：0536-3651388
  • 地 址：山东省临朐冶源
  • 销售热线：13791661205
  • 技术热线：15684285713
  • 在线客服
  • 上一个产品：平面回转筛
  • 下一个产品：TH系列斗式提升机
  • 返回产品中心

    • 产品详情


    一、概述：

    旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

    二、主要特点：

    1、体积小、重量轻、移动方便、出料口方向(360°)可调整，粗、细料自动排出，可自动化或人工作业。
    2、筛分精度高、效率高，粉、粒、粘液类均可使用。
    3、筛网不阻塞、粉末不飞扬、筛分可达500目（28微米）过滤可达5微米。
    4、网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
    5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。

    三、工作原理：

    三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
    旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，然后完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

    四、主要技术参数：


    规格型号

    功 率(Kw)

    长*宽*高

    (mm)

    层数

    重量(Kg)

    有效直径(mm)

    有效面积(m2)

    1S

    0.25

    580*580*560

    1

    55

    350

    0.0962

    CZ400-2S

    580*580*670

    2

    65

    3S

    580*580*780

    3

    75

    1S

    0.55

    800*800*750

    1

    98

    550

    0.2375

    CZ600-2S

    800*800*890

    2

    118

    3S

    800*800*1030

    3

    138

    1S

    0.75

    900*900*750

    1

    158

    750

    0.4416

    CZ800-2S

    900*900*890

    2

    196

    3S

    900*900*1030

    3

    238

    1S

    1.5

    1160*1160*810

    1

    245

    950

    0.7085

    CZ1000-2S

    1160*1160*950

    2

    305

    3S

    1160*1160*1090

    3

    365

    1S

    1.84

    1360*1360*885

    1

    330

    1150

    1.0382

    CZ1200-2S

    1360*1360*1050

    2

    408

    3S

    1360*1360*1275

    3

    488

    1S

    2.2

    1850*1850*990

    1

    478

    1430

    1.6052

    CZ1500-2S

    1850*1850*1185

    2

    578

    3S

    1850*1850*1380

    3

    678

    1S

    3.0

    2200*2200*1050

    1

    690

    1730

    2.3494

    CZ1800-2S

    2200*2200*1250

    2

    888

    3S

    2200*2200*1450

    3

    1086
