您当前的位置首页 > 产品中心 > 铸造材料设备
铸造材料设备

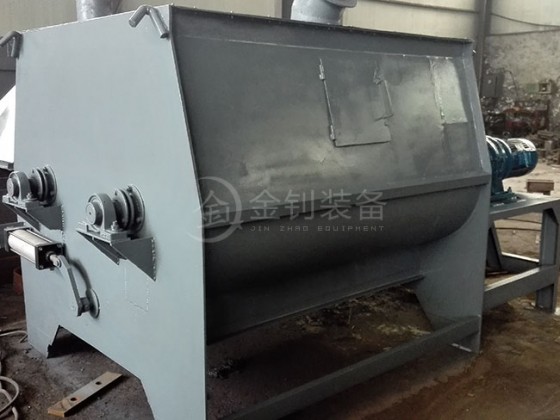

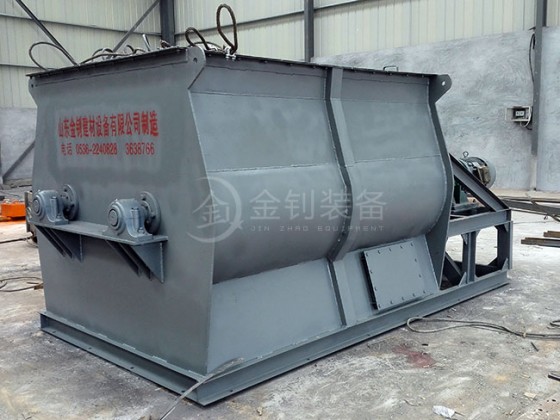

双轴桨叶混合机

  • 所属案例：铸造材料设备
  • 电 话：0536-3638766
  • 传 真：0536-3651388
  • 地 址：山东省临朐冶源
  • 销售热线：13791661205
  • 技术热线：15684285713
  • 在线客服
  • 上一个产品：上料仓部分
  • 下一个产品：大型旋风收尘器
  • 返回产品中心

    • 产品详情


    工作原理：

    　　卧式双轴桨叶（无重力）混合机由卧式W形容器、带（或者不带）开口的顶盖、安装有桨叶并反向旋转的双轴、传动单元、支撑架、密封件、出料结构等部件组成。由于双轴反向旋转，成一定角度的浆叶将物料沿轴向、径向循环翻搅，使物料达到均匀混合的效果。物料在混合器内的上抛运动形成流动层，产生瞬间失重，所以此系列混合机也叫做无重力混合机。
    　　性能与特征：
    　　1、材质：不锈钢304、316L或碳钢Q235；
    　　2、表面处理：碳钢喷漆，不锈钢抛光、喷砂；
    　　3、桨叶：以一定角度安装于主轴；
    　　4、筒体：卧式、W型；
    　　5、轴：双轴、空心、卧式、整段式；
    　　6、混合时间：5-20分钟；
    　　7、混合模式：批次混合；
    　　8、减速机：摆线式；
    　　9、混合速度：固定速度；
    　　10、轴密封：填料密封、气密封；
    　　11、筒体开口：进料口、人孔、观察口、连接口；
    　　12、出料：手动气动翻板阀或滚筒阀；
    　　13、工作环境：NPT（常温常压）；
    　　14、非重载：不能带料启动；
    　　15、电源电压：220V 50HZ 单相 / 380V 50HZ 三相；
    　　16、电机、电器、电控：非防爆。
    　　设备描述：
    　　无重力混合机采用卧式W型筒体，内设两组反向旋转的平行轴，两轴上装有相反角度的浆叶（称双卧轴），运行时带动物料达到抛物线的高点使物料瞬间失重，称之为无重力点，在该点不同粒径、不同密度的物料实现均匀混合，亦称无重力双轴浆叶混合机，两侧的物料即反向运动，物料相互落入对面区域内，中央部位形成对流，从而确保物料径向、环向、轴向三向抛洒运动，形成复合循环，迅速达到均匀混合，无重力混合机设计混合时间1~3分钟，混合后由底部出料。
    　　破碎装置：
    　　物料有抱团结块现象时,增加破碎装置，带三角形齿罩的“破碎棒”保持高速运转，在物料失重区将团聚料粉碎、解聚。
    　　设备用途：
    　　无重力混合机广泛用于化工、电池原料、涂料、染料、农药、制药、食品、饲料、添加剂、耐火材料、新型材料、电子塑料、陶瓷、化肥、冶金、矿山、干粉砂浆、电池原料、特种建材等各行业的粉体与固体、粉体与液体的混合。
    　　性能特点：
    　　无重力混合机与其他混合机相比较具有混合时间短，适应性广，不破坏混合物料的优点，对物料不会压馈和磨碎，对粗料、细料的混合也有良好的适应性。无重力混合机在不破坏混合物的状态下，在无重力混合机体内产生横向交错对流、掺混、扩散等复合运动，使物料在短时间内达到混合的效果。
    　　可选配置：


    　　以下配置为可选：耐磨防腐材料和表面处理；持续混合；变速驱动；机械密封；定制开口与阀门；温度控制；压力要求；重载启动；异电压或防爆电机、电器、电控；视镜；取样装置；喷液装置、刮壁装置等。

    技术参数：

    规格型号

    工作容积

    运转速度

    功率

    外形尺寸

    重量

    材质厚度

    主轴尺寸

    减速机规格


    (L)

    (rpm)

     (kw)

    (mm)

    (kg)

    （mm）

    （mm）


    JZ-WZL-100

    40-60

    60

    3

    950×1100×900

    300

    3

    67*10

    X4

    JZ-WZL-300

    120-180

    60

    4

    1100×1300×1050

    690

    3

    89*10

    X5

    JZ-WZL-500

    200-300

    60

    7.5

    1400×1600×1200

    950

    4

    89*10

    X6

    JZ-WZL-1000

    400-600

    40

    11

    1700×1850×1550

    1600

    5

    108*12

    X7

    JZ-WZL-2000

    800-1200

    40

    15

    2100×2650×1900

    2400

    5

    121*12

    X8

    JZ-WZL-3000

    1200-1800

    40

    18.5

    2350×2800×2000

    3100

    5

    121*12

    X8

    JZ-WZL-4000

    1600-2400

    40

    22

    2500×2900×2200

    4000

    6

    140*12

    X9

    JZ-WZL-5000

    2000-3000

    40

    30

    2700×3000×2300

    4500

    6

    140*12

    X9

    JZ-WZL-6000

    2400-3600

    35

    37

    2900×3050×2450

    5000

    6

    159*12

    X10

    JZ-WZL-8000

    3200-4800

    35

    45

    2800×3500×2600

    6100

    8

    159*12

    X10

    JZ-WZL-10000

    4000-6000

    30

    55

    3000×3700×2700

    8000

    8

    180*12

    X11

    JZ-WZL-15000

    6000-9000

    30

    75

    3100×4300×2900

    9500

    10

    203*12

    X12

    JZ-WZL-20000

    8000-12000

    20

    90

    3500×4600×3200

    13000

    10

    219*12

    k167
