热电供煤设备

槽型带式输送机

  • 返回产品中心

    • 产品详情

    一、产品概述：
     皮带输送机是一种输送量大、运行费用低、使用范围广的输送设备，按其支架结构有固定式和移动式两种；按输送材料有胶带、塑料带和钢带之分。输送机的工作环  境温度一般在－10℃－+40℃之间，要求物料温度不超过70℃；耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具  有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。皮带输送机的带宽有六种：500、650、800、1000、  1200和1400mm。用户可根据皮带输送机的输送高度，物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、  帆布层数和胶带厚度.

    二、主要技术参数：
     TD75型通用固定皮带输送机输送能力表


    断面形式


    带速

    带宽B（mm）

    500

    650

    800

    1000

    1200

    1400

    输送能力G（t|h）



    槽型

    0.8

    78

    131





    1.0

    97

    164

    278

    435

    655

    891

    1.25

    122

    206

    348

    544

    819

    1115

    1.6

    156

    264

    445

    696

    1048

    1427

    2.0

    191

    323

    546

    853

    1284

    1748

    2.5

    232

    391

    661

    1033

    1556

    2118

    3.15



    824

    1233

    1858

    2528

    4.0





    2202

    2996



    平行

    0.8

    41

    67

    118




    1.0

    52

    88

    147

    230

    345

    469

    1.25

    66

    110

    184

    288

    432

    588

    1.6

    84

    142

    236

    368

    553

    753

    2.0

    103

    174

    289

    451

    677

    922

    2.5

    125

    211

    350

    546

    821

    1117

    三、皮带输送机功率选型表（供参考）（KW)



    长度m


    15

    30

    45

    60

    100

    150

    200

    300


    宽度
    mm


    500

    1.0

    1.3

    1.7

    2.

    3.2

    4.6

    8.0

    11.1

    650

    1.3

    1.9

    2.4

    2.8

    4.6

    9.2

    11.5

    16.0

    800

    1.9

    2.9

    3.6

    4.3

    9.7

    14.0

    17.5

    24.3

    注：以上功率估算的工作条件为正常湿度，水平带速1m/s，物料容量1t/m3，动堆积角30°，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500：0.3kw；B650：0.35kw；B800：0.45kw。

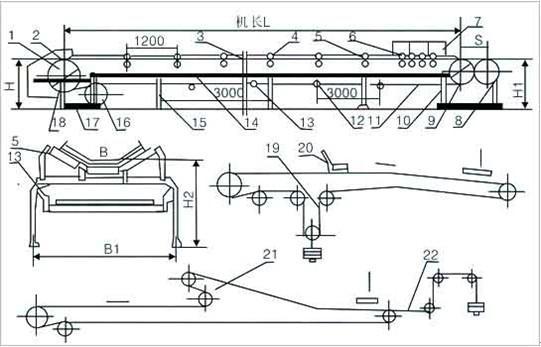

    1、传动滚筒；2、头罩；3、输送带；4、槽型调心  托辊；5、槽型托辊；6、缓冲托辊；7、导料槽；8、螺旋拉紧装置；9、改向滚筒；10、尾架；11、空段清扫器；12、下平调心托辊；13、下托  辊；14、中间架；15、中间支腿；16、改向滚筒；17、头架；18、弹簧清扫器；19、垂直拉紧装置；20、犁式卸料器；21、卸料车；22、车式拉  紧装置

     四、皮带输送机外形尺寸表

    带宽B(mm)

    500

    650

    800

    1000

    1200

    1400

    机身宽mm

    头架

    1000-1010

    1150-1160

    1410-1470

    1610-1630

    1860-1880

    2120-2130

    螺旋拉紧尾架

    800

    960

    1180

    1410

    1660

    1860

    中间架B1

    870

    1020

    1220

    1440

    1690

    1860

    带面高mm

    都轮H

    800-2290

    800-2315

    800-2400

    935-2500

    950-2500

    100-2500

    尾轮H1

    800

    800

    800

    1000

    1000

    1000

    中间段H2

    800

    800

    800-1000

    1000-1200

    1000

    1200
