一、概述：

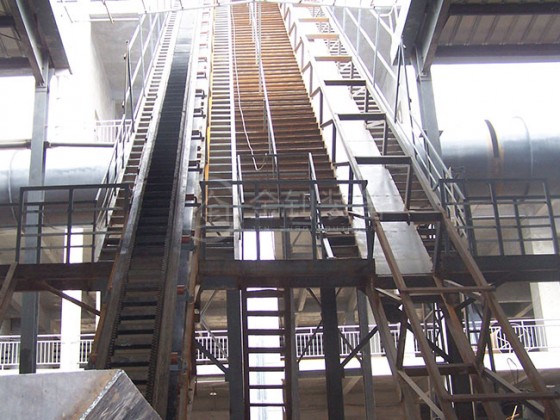

    该系列产品主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90°（70°以下较好），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠高、节能和斗式提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃-+40℃内输送堆积密度为0.5-2.5t/m3的各种散装物料，对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机浴剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带。
二、主要技术参数：

注：本表中输送量按最小横隔板间距计算，带速增减，输送量成倍增减，其他物料可参见此表确定。

    根据输送物料特性、倾角及输送量的大小，参照表1 及表2，确定输送机的带宽，挡边高及带速大小。其中：
   （1）挡边输送带分常温（-20～50℃）、耐热（120℃以下），耐高温（180℃以下）及耐酸耐碱耐油等几种；
   （2）输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2m/s）的办法提高输送量；
   （3）输送高度最大70m，最大粒度应小于挡边高30-40mm。
   （4）上托辊间距一般为1.2m，下托辊间距一般为1.2m,倾角大于60°时为2.4m，防跑偏挡辊间距为3-6m。L3标准为2200，最小1500。
   （5）功率估算按下表。

大倾角胶带输送机简明选型计算表格

四、使用说明：

    1、本表仅适于初步简易选型，最终选型结果应按计算结果确定。

    2、本表中数据按胶带线速度V＝1m/s，横隔板间距ts=0.25m，物为容量γ=1t/m3,提升高度H =10m为假定条件计算，如条件不同应适当换算。

    3、选型举例：
    已知：输送物料为煤，容量γ＝0.8t/m3,物料粒度A《40mm,输送倾角β＝45°，输送量Q =85t/h，输送高度15m,求所需带宽和带速以及电机功率。先求得胶带机输送量应为85t/h÷0.5t/m3,=106.25m 3/h，然后在表中45°倾角列中查到B＝800，H=160的输送量96.6m 3/h接近，再将线速度改为1.25m/s,则胶带输送量成为96.6m 3/h×1.25＝120.75m 3/h,即可满足使用要求。相应所需功率为4.59Kw×15m÷10m×1.25＝8.6kw，可选电机功率11KW。

    4、横隔板形式根据输送机倾角大小选定；
    18°<β≤40°T型，40°<β≤60°C型，60°<β≤90°　TC型
